Mỡ tản nhiệt DOWSIL 340: thông số, cách bôi lớp mỏng và khi nào chọn mã khác
Mỡ silicone độn kẽm oxit, màu trắng, không đóng rắn, không chảy: dẫn nhiệt 0,67 W/m·K, trở nhiệt 0,16 °C·cm²/W ở 40 psi. Vì sao lớp mỡ càng mỏng linh kiện càng mát, cách bôi và vệ sinh, so với SC 102, TC-5625C.
DOWSIL™ 340 Heat Sink Compound là mỡ tản nhiệt gốc silicone (polydimethylsiloxane) độn kẽm oxit, màu trắng, không đóng rắn và không chảy. Mỡ dùng để ghép nhiệt linh kiện điện và cụm bo mạch với tấm tản nhiệt hoặc vỏ máy: lấp các khe khí li ti giữa hai bề mặt kim loại để nhiệt đi từ linh kiện sang tản nhiệt dễ hơn. Tờ TDS ghi độ dẫn nhiệt 0,67 W/m·K và trở nhiệt 0,16 °C·cm²/W khi ép 40 psi. Mỡ không cần lò, không cần chờ đóng rắn, tháo ra lắp lại được.
Con số quyết định nhiệt độ linh kiện không chỉ là W/m·K mà là độ dày lớp mỡ còn lại sau khi siết: lớp càng mỏng, linh kiện càng mát. CE đang có thùng 9 kg tại kho TP.HCM (tồn kho ngày 30/10/2026); tuýp 142 g và phuy hỏi thời gian cung ứng. Số liệu trong bài lấy từ TDS DOWSIL 340 Heat Sink Compound, Form No. 11-3359-01-0720 S2D. Đó là giá trị điển hình, không dùng làm quy cách kỹ thuật.
Thông số điển hình
| Thông số | Giá trị |
|---|---|
| Thành phần | Kẽm oxit, polydimethylsiloxane |
| Số thành phần | Một |
| Màu | Trắng |
| Độ nhớt | 542.000 cP (542 Pa·s) |
| Tỷ trọng | 2,1 |
| Độ tách dầu (bleed) | 0,23% |
| Độ bay hơi | 0,38% |
| Độ dẫn nhiệt | 0,67 W/m·K (0,39 btu/hr·ft·°F) |
| Trở nhiệt ở 40 psi | 0,16 °C·cm²/W |
| Độ xuyên kim, đã khuấy | 290 (đơn vị 1/10 mm) |
| Hạn dùng ở 38°C | 60 tháng |
Độ xuyên kim 290 nằm trong khoảng độ đặc NLGI 2 (265–295) của mỡ thông dụng: mềm như kem đặc, bôi và trải được bằng tay hay máy. Độ tách dầu và độ bay hơi đều dưới 0,4% trong phép thử của hãng.
DOWSIL 340 dùng cho việc gì
TDS ghi 340 dùng để ghép nhiệt thiết bị điện và cụm bo mạch với tấm tản nhiệt. Ví dụ thường gặp:
- Transistor, MOSFET, IGBT, cầu diode, SCR bắt vít lên tản nhiệt nhôm.
- Module công suất trong biến tần, bộ nguồn, UPS, máy hàn.
- Bo LED công suất trên đế nhôm.
- Cảm biến nhiệt cần tiếp xúc tốt với vỏ hoặc ống bọc.

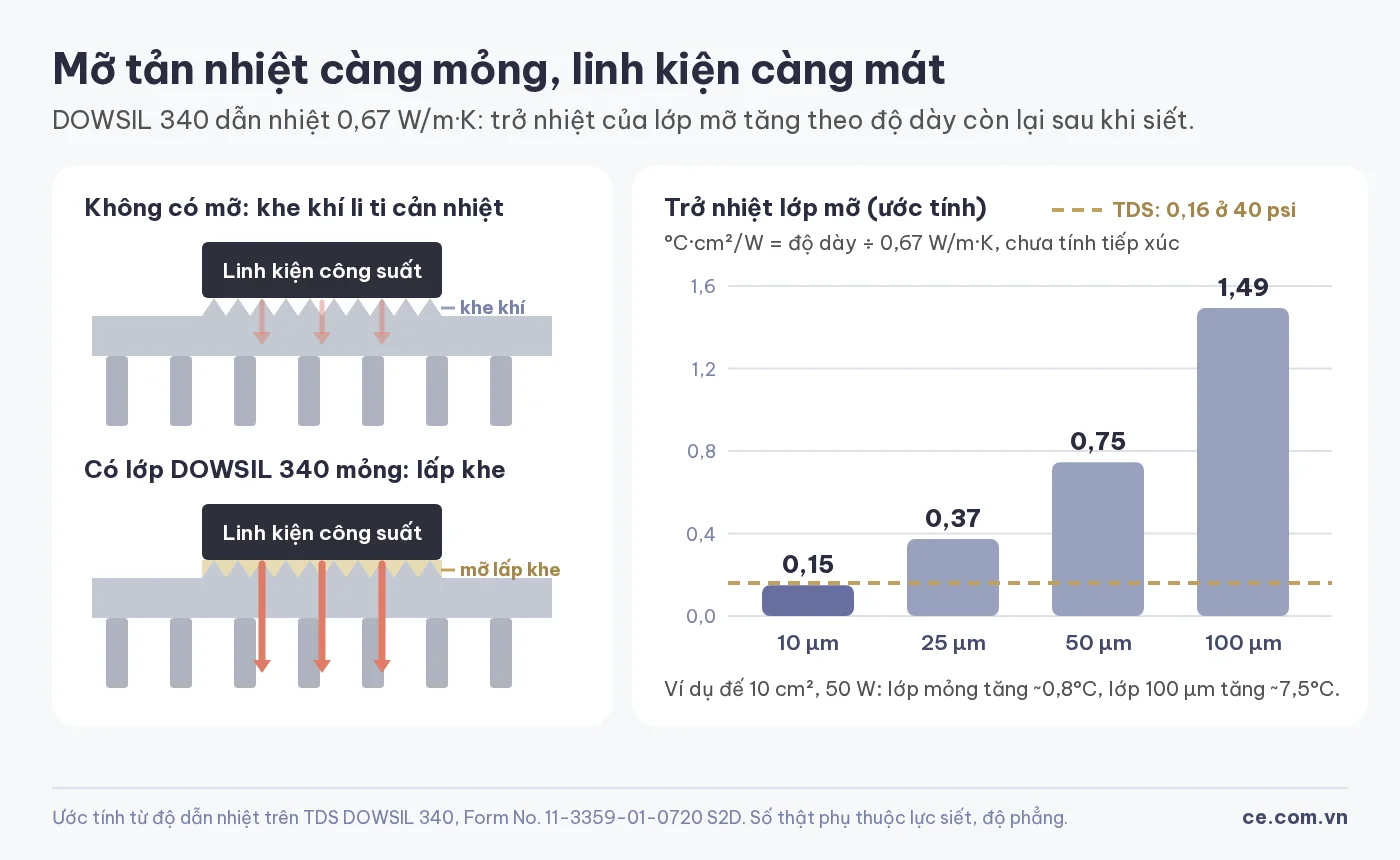

Vì sao lớp mỡ càng mỏng càng mát
Mỡ dẫn nhiệt tốt hơn không khí rất nhiều (không khí chỉ khoảng 0,026 W/m·K) nhưng kém xa nhôm tản nhiệt (trên 150 W/m·K). Vì vậy mỡ chỉ có ích khi lấp khe giữa hai bề mặt, không phải khi tạo thành một lớp dày. Trở nhiệt của riêng lớp mỡ xấp xỉ bằng độ dày chia cho độ dẫn nhiệt 0,67 W/m·K:
- Lớp 10 µm: khoảng 0,15 °C·cm²/W.
- Lớp 25 µm: khoảng 0,37 °C·cm²/W.
- Lớp 50 µm: khoảng 0,75 °C·cm²/W.
- Lớp 100 µm: khoảng 1,49 °C·cm²/W.
Số 0,16 °C·cm²/W trên TDS, đo khi ép 40 psi, gần với lớp khoảng 10 µm theo cách tính trên, tức là hãng đo ở lớp rất mỏng. Ví dụ một module đế 10 cm² toả 50 W: ở 0,16 °C·cm²/W, lớp mỡ làm linh kiện nóng hơn tản nhiệt khoảng 0,8°C; nếu bôi dày để lại 100 µm, con số đó lên khoảng 7,5°C. Đây là ước tính minh hoạ, bỏ qua điện trở tiếp xúc; số thật phụ thuộc lực siết, độ phẳng hai mặt và cách đo.
Cách bôi DOWSIL 340
- Làm sạch hai mặt tiếp xúc. Lau sạch mỡ cũ, bụi, bavia. Mỡ silicone cũ hoà tan được bằng dung môi silicone như DOWSIL OS-20, dung môi bay hơi hết sau khi lau. OS-20 dễ cháy, dùng nơi thoáng, xa lửa.
- Bôi lượng vừa đủ. TDS ghi bôi bằng máy định lượng hoặc bằng tay. Mục tiêu là phủ kín vùng tiếp xúc bằng một lớp mỏng đều, không phải đắp dày. Sản xuất loạt thì định lượng hoặc in lưới để lượng mỡ lặp lại.
- Lắp và siết đúng lực. Siết vít theo mô-men của nhà sản xuất linh kiện, siết chéo đều để mỡ dư tràn ra mép và lớp còn lại mỏng.
- Kiểm tra bằng mẫu. Với sản phẩm mới, tháo thử một mẫu sau khi siết: vết mỡ phải phủ kín vùng đế, không có vùng trống.
- Lau mỡ tràn. Mỡ silicone dính sang vùng sẽ sơn, dán hoặc phủ có thể làm sơn, keo khó bám; lau sạch phần tràn.
- Vận hành ngay. 340 không đóng rắn nên không cần thời gian chờ.
TDS ghi mỡ chịu được tiếp xúc dung môi ít hoặc ngắt quãng, nhưng tốt nhất là tránh hẳn.
Khi nào nên chọn mã khác
Cùng nhóm tản nhiệt, CE cung cấp thêm các mã dưới đây. Số lấy từ TDS từng mã; mỗi tờ đo theo cách riêng nên chỉ dùng để so sánh tương đối.
| Mã | Dạng | Độ dẫn nhiệt | Trở nhiệt ở 40 psi / ghi chú |
|---|---|---|---|
| 340 | mỡ, không đóng rắn | 0,67 W/m·K | 0,16 °C·cm²/W |
| SC 102 | mỡ, không đóng rắn | 0,9 W/m·K | 0,62 °C·cm²/W |
| TC-5625C | mỡ chảy được, không đóng rắn | 2,7 W/m·K | 0,09 °C·cm²/W |
| CN-8880 | mỡ, không đóng rắn | 1 W/m·K (Hot Disk) | giữ độ đặc tới 177°C |
| SE 4450 | keo dán dẫn nhiệt | 1,92 W/m·K | đóng rắn 30 phút ở 150°C |
| 3-6752 | keo dán dẫn nhiệt | 1,7 W/m·K | đóng rắn 40 phút ở 100°C |
- Mật độ công suất cao, cần trở nhiệt thấp hơn: TC-5625C.
- Cần dán cố định, không có vít hay kẹp ép: keo dẫn nhiệt SE 4450 hoặc 3-6752.
- Khe lớn hoặc không đều, từ vài trăm micromet trở lên: mỡ không phải lựa chọn tốt; cân nhắc tấm đệm (pad) hoặc gap filler dẫn nhiệt.
SC 102 có độ dẫn nhiệt cao hơn 340 nhưng trở nhiệt ghi trên tờ lại cao hơn (0,62 so với 0,16). Đừng chọn mỡ chỉ theo W/m·K: trở nhiệt ở lực ép thực tế mới gần với nhiệt độ linh kiện, và tốt nhất là đo trên sản phẩm của bạn. Xem thêm quản lý nhiệt cho điện tử.
Bảo quản
Giữ trong bao bì gốc, đậy chặt để tránh nhiễm bẩn, dùng trước hạn in trên nhãn. TDS ghi hạn dùng 60 tháng ở 38°C. Sản phẩm không được thử nghiệm và không dùng cho mục đích y tế, dược phẩm. Đọc SDS trước khi dùng.
Câu hỏi thường gặp
Mỡ DOWSIL 340 có khô cứng không?
Không. TDS ghi 340 là mỡ không đóng rắn, không chảy. Trong phép thử của hãng, độ bay hơi 0,38% và độ tách dầu 0,23%.
Bôi mỡ 340 dày bao nhiêu?
Mỏng nhất có thể mà vẫn phủ kín vùng tiếp xúc. Theo ước tính từ độ dẫn nhiệt 0,67 W/m·K, lớp 100 µm cản nhiệt gần gấp 10 lần lớp 10 µm.
DOWSIL 340 có dùng thay keo tản nhiệt được không?
Không. 340 không đóng rắn nên không giữ được linh kiện, cần vít hoặc kẹp ép. Muốn vừa dán vừa dẫn nhiệt, dùng keo dẫn nhiệt như SE 4450 hoặc 3-6752.
Mỡ 340 có cách điện không?
Tờ TDS 340 không in độ bền điện môi hay điện trở suất. Khi thiết kế cần cách điện giữa linh kiện và tản nhiệt, dùng tấm cách điện theo thiết kế và hỏi CE tài liệu điện của mã mỡ.
Lau mỡ 340 dính ra ngoài bằng gì?
Lau khô phần lớn bằng giẻ, rồi lau lại bằng dung môi silicone như DOWSIL OS-20 để không còn màng dầu silicone. OS-20 dễ cháy, dùng nơi thoáng, xa lửa.
Quy cách và yêu cầu báo giá
DOWSIL chính hãng, CE cung cấp · Đối tác công nghiệp từ 1999.
- Mỡ tản nhiệt DOWSIL 340, thùng 9 kg: có sẵn tại kho TP.HCM.
- Mỡ tản nhiệt DOWSIL 340, tuýp 142 g: hỏi CE thời gian cung ứng.
- Mỡ tản nhiệt DOWSIL 340, phuy 249,4 kg: hỏi CE.
Giá báo theo số lượng và quy cách. CE ở TP.HCM và Hà Nội. Zalo và điện thoại: 038 247 3338, hoặc trang liên hệ.
Nguồn tài liệu
- Dow, DOWSIL 340 Heat Sink Compound, Technical Data Sheet, Form No. 11-3359-01-0720 S2D: PDF. Trích: “White, non-curing and non-flowing thermally conductive compound”; “Zinc oxide”; “Viscosity cP 542,000”; “Specific Gravity (Uncured) 2.1”; “Bleed % 0.23”; “W/m-K 0.67”; “Thermal Resistance at 40 psi °C*cm2/W 0.16”; “Penetration (Worked) 1/10 mm 290”; “Evaporation % 0.38”; “Shelf Life at 38°C months 60”; “Automated or manual dispensing”; “best practice is to avoid solvent exposure altogether”.
- Dow, DOWSIL OS-10/OS-20/OS-30 Fluid, Form No. 10-1198-01-0521 S2D: PDF. Trích: “Dow OS fluids are excellent solvents for nonvolatile silicone materials”.
- Số liệu SC 102, TC-5625C, CN-8880, SE 4450, 3-6752: TDS từng mã, trích trong bài chọn keo silicone DOWSIL theo ứng dụng.
Cần bản PDF TDS hoặc SDS: nhắn Zalo 038 247 3338, CE gửi qua Zalo hoặc email.
